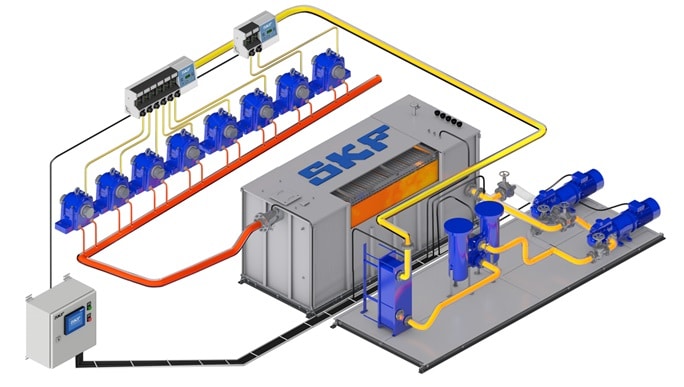

ЦИРКУЛЯЦИОННЫЕ СИСТЕМЫ СМАЗЫВАНИЯ STREAMLINE И FLOWLINE

Циркуляционные системы смазывания и их конструкции давно известны на рынке, но уникальные решения компании SKF в этой области позволяют клиентам по новому взглянуть на технические возможности и эффективность систем данного типа.

Уникальная конструкция баков позволяет в разы повысить удаление воды и воздуха из масла, а также увеличить эффективность систем на 250-300% по сравнению со стандартными баками.

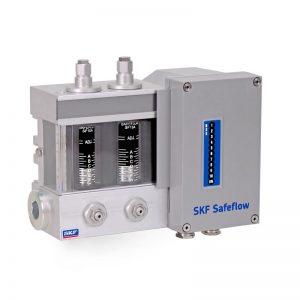

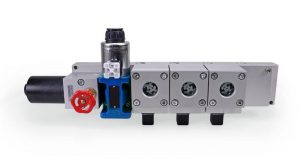

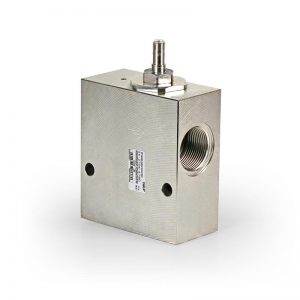

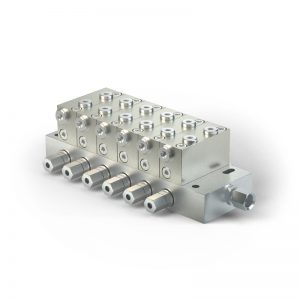

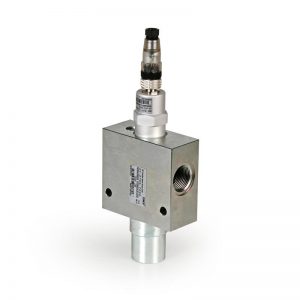

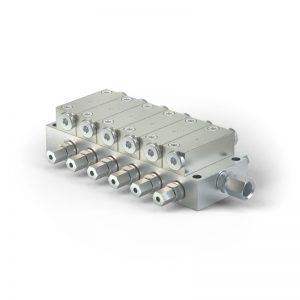

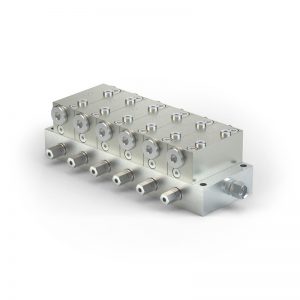

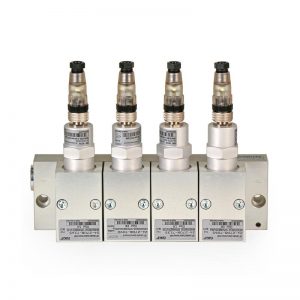

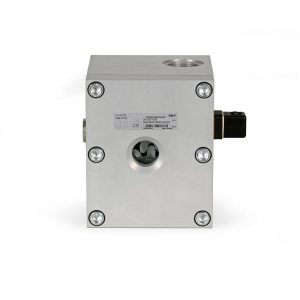

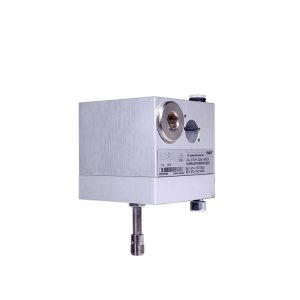

В качестве делителей потока применяются расходомеры/ротаметры тип Safeflow и Flowline, регуляторы потока тип SMB или прогрессивные распределитель тип PSG, что позволяет индивидуально дозировать масло в каждую точку смазывания.

Циркуляционные системы применяются для смазывания тяжелонагруженных подшипников и подшипников работающих в тяжелых условиях. Наибольшее применение находят в металлургической, горнодобывающей и бумагоделательной промышленностях.

Свойства системы

надежная работа в сложных условиях эксплуатации
индивидуальная дозировка для каждой точки смазывания
объем подачи до 0,1 до 3000 литров в минуту
емкость бака до 40 000 литров
непрерывная подача смазочного материала
широкий диапазон готовых решений
эффективное охлаждение и смазывание

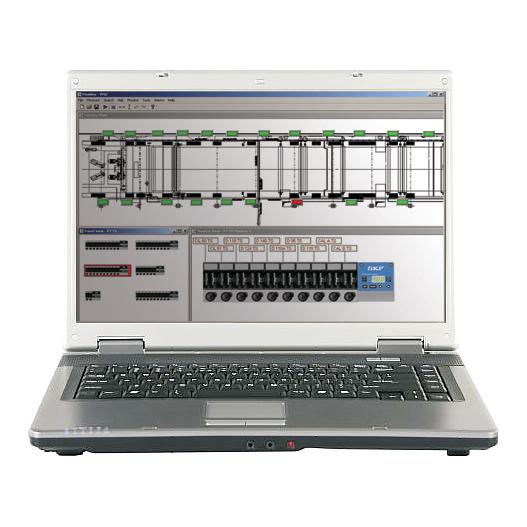

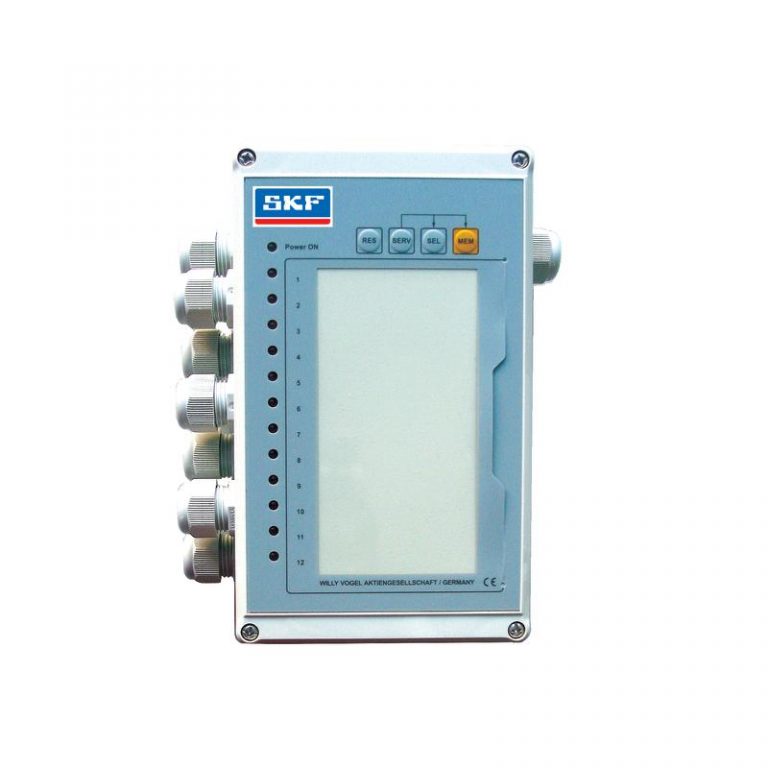

интегрированный мониторинг работы системы и подачи масла

Области применения

Системы SKF CircOil в основном предназначены для смазывания циркуляцией масла, а также охлаждения тяжелонагруженных подшипников различного оборудования в целлюлозно-бумажной и тяжёлой промышленности.

Не уверены что использовать у себя?

Подберем смазку и расскажем как использовать с Циркуляционными системами.

А если их нет, но они нужны, спроектируем, установим и научим пользоваться.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ МАСЛА

Система кондиционирования масла SKF — это насосно-фильтрационная установка низкого давления для циркуляции масла в данной системе и удаления загрязняющих веществ.

Пять различных размеров блока фильтрации насоса.

Устройство также может быть оснащено дополнительными кулерами для воздуха или воды.

Характеристики

Расход от 5 до 80 л / мин
Вязкость масла: 15 — 800 cSt
Фильтрация: 20 μm
Давление: макс. 10 бар
Холодопроизводительность: 3 — 30 кВт

Особенности

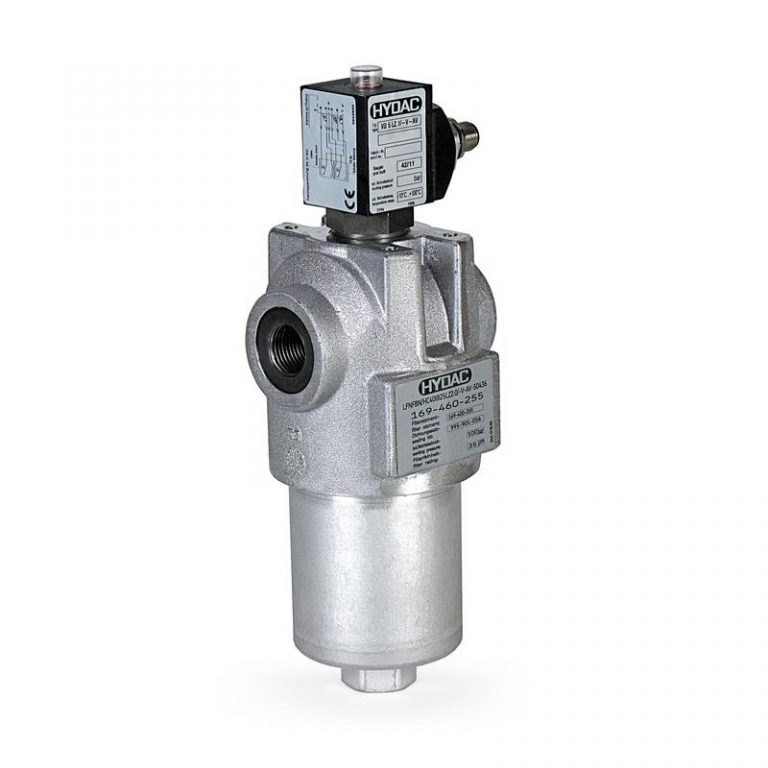

Электрический индикатор засорения
Датчик температуры с дисплеем
Датчик давления с дисплеем
Манометр
Термометр

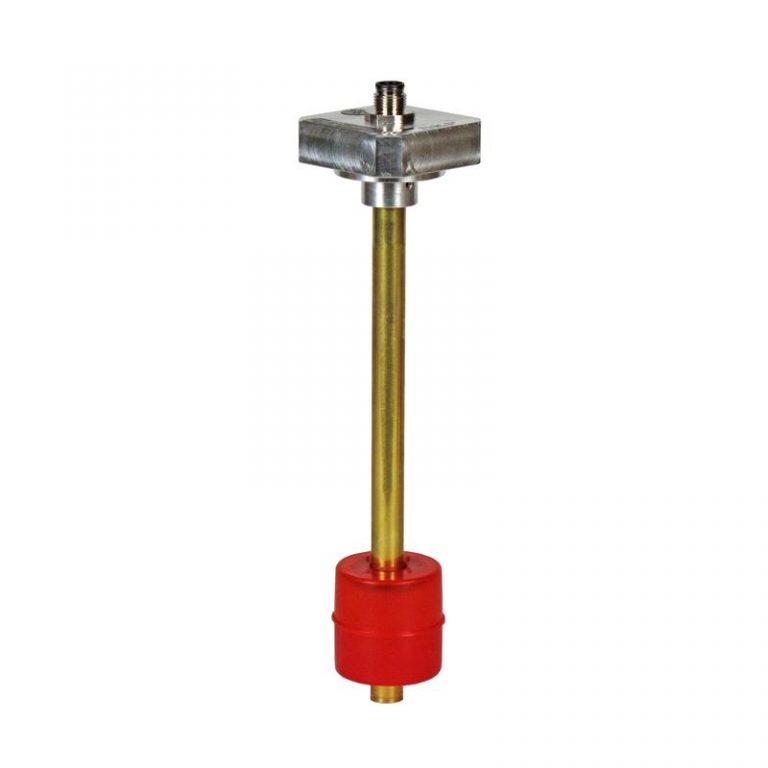

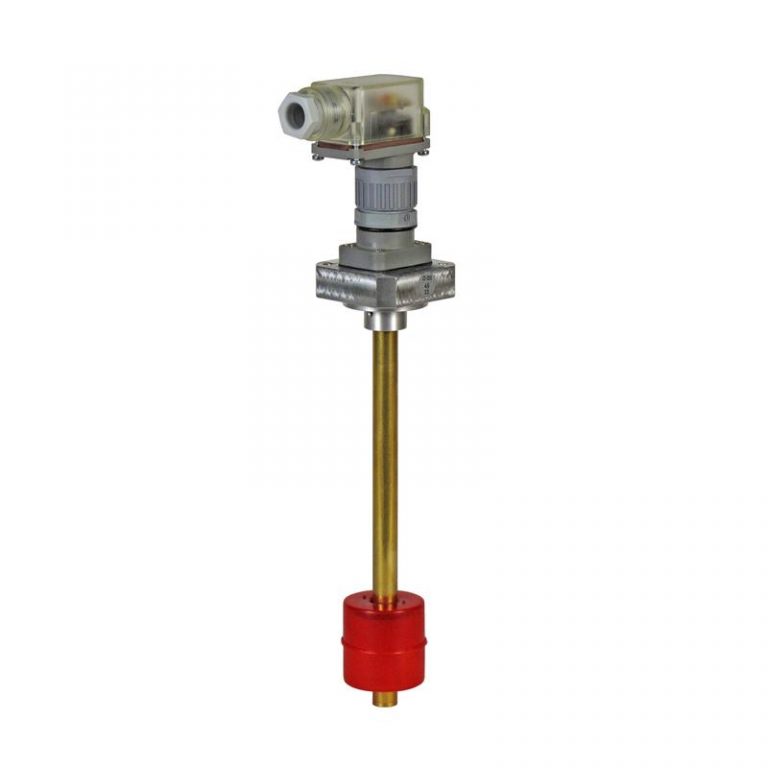

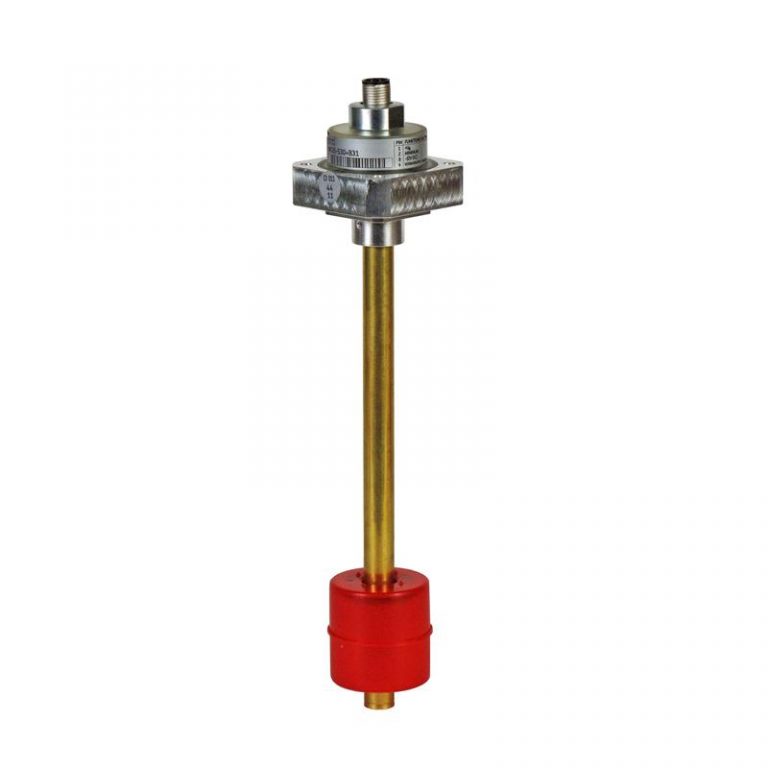

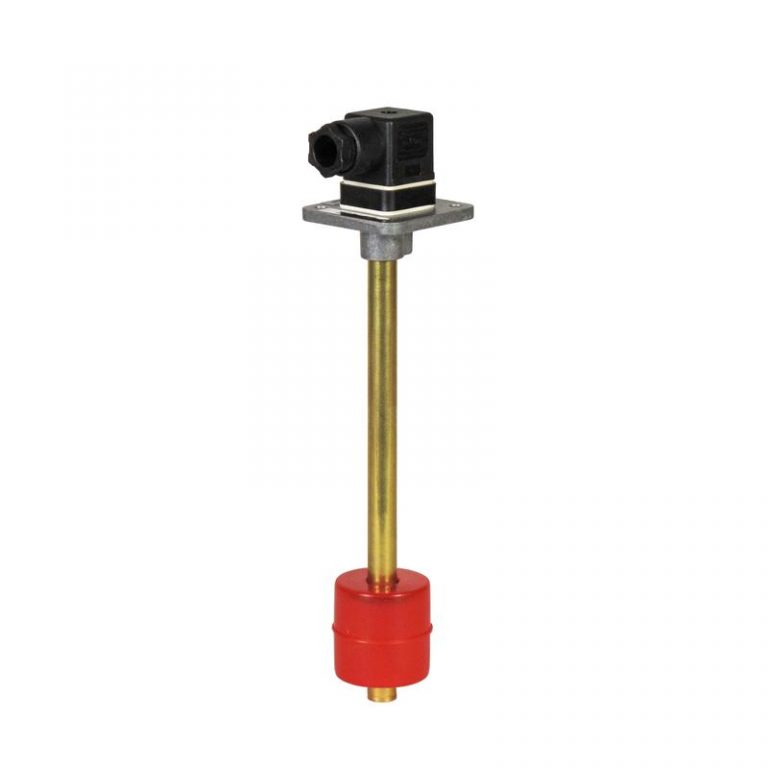

Датчик уровня в сборе
Запорный клапан перед блоком

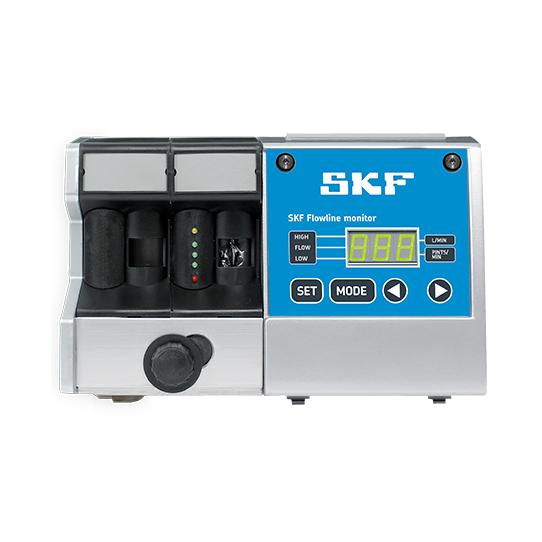

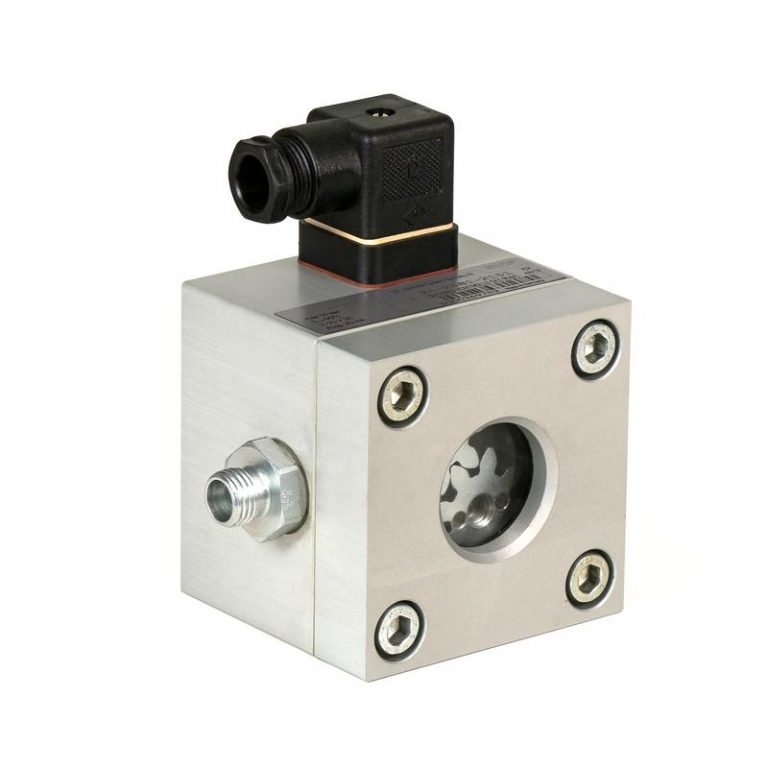

Расходомер (SKF Flowline или SKF Safeflow)
Датчик влаги

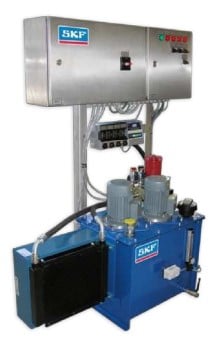

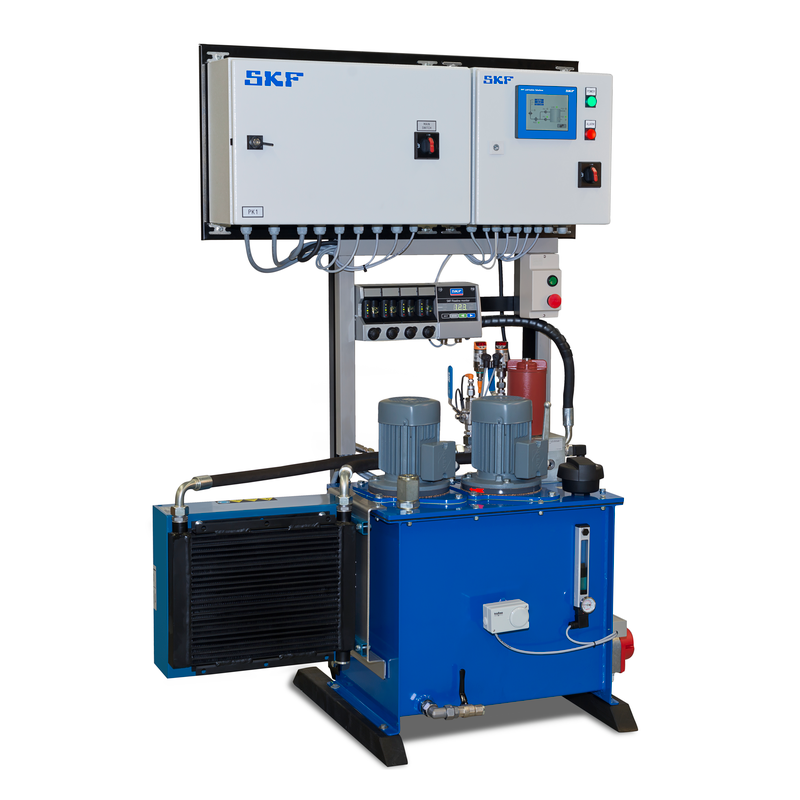

СИСТЕМА ST-100

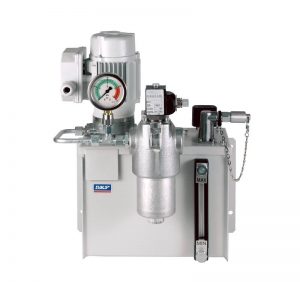

SKF SM-100 — это небольшая циркуляционная система.

Устройство может работать с одной или двумя небольшими машинами с общим расходом 7 л / мин. Уровень давления в системе регулируется приводами с регулируемой скоростью (регулирование частоты).

Циркуляционная установка SKF SM-100 экономит энергию. Резервуар оснащен нагревателем для контроля вязкости масла при запуске.

Для снижения температуры отфильтрованного масла, подаваемого на подшипники, поставляется дополнительный охладитель, охлаждение может осуществляться с помощью воздушного или водяного охладителя.
Картридж фильтра можно заменить во время работы с помощью перепускного клапана.

Характеристики

Объем бака: 100 л
Рабочее давление: Макс. 10 бар
Подача масла: 2 до 7 л/мин (6,8 л/мин на 950 р/мин)
Вязкость масла в условиях эксплуатации: от 30 до 1 000 cSt
Фильтрация масла: 5 микрон
Источник питания: 400 В переменного тока / 50 Гц

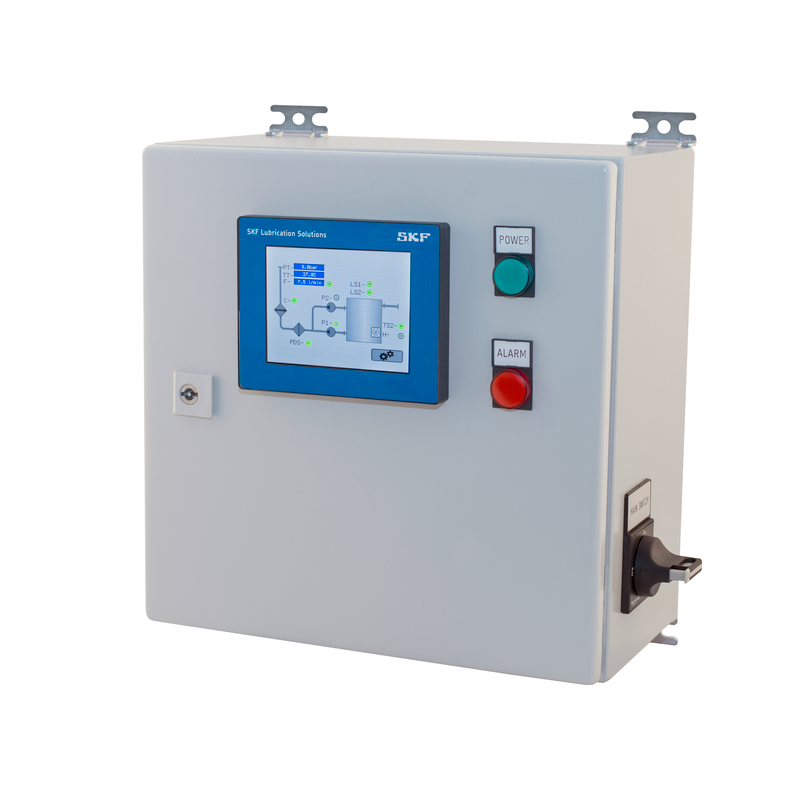

PLC блок управления
Расходомер (SKF Flowline или SKF Safe flow)

СИСТЕМА FLOWLINE

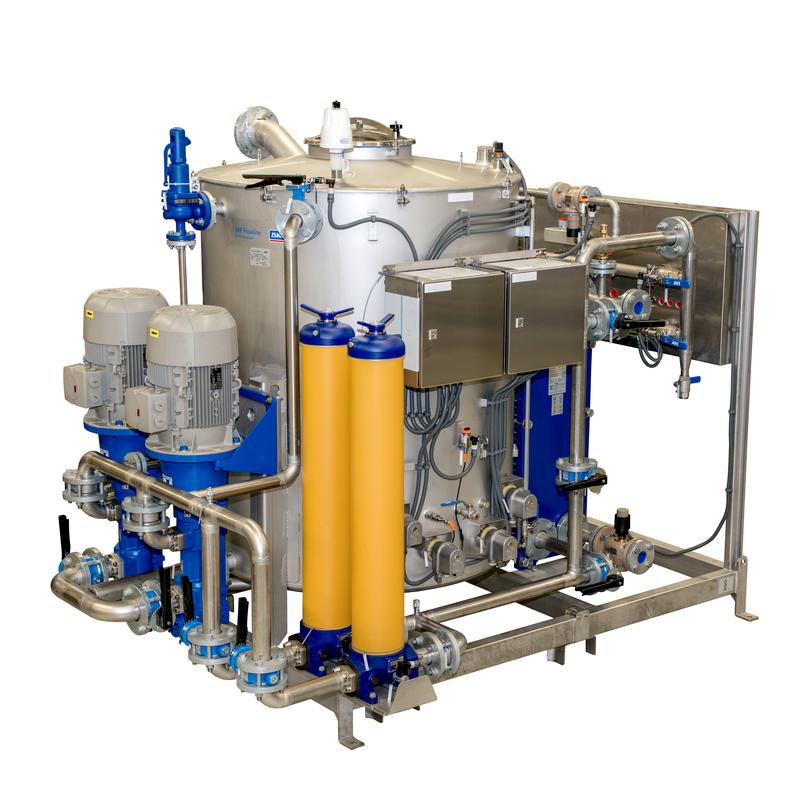

SKF Flowline с резервуарами цилиндрической формы для циркуляционных систем смазывания маслом SKF CircOil.

Уникальная внутренняя конструкция резервуара значительно повышает эффективность до более чем 90%.

Это позволяет уменьшить размер контейнера до 1/3 по сравнению с обычными резервуарами, при этом время удерживания масла сохраняется или даже улучшается.

Насосный агрегат обеспечивает удаление внешних загрязнений, таких как, посторонние частицы, вода и пузырьки воздуха.

Характеристики

Вязкость масла: ISO VG 32–1000 cSt
Расход масла: 10–1300 л/мин
Давление: макс. 10 бар

Обозначение	Расход л/мин	Резервуар Flowline литры
SKF Flowline 300	0–30	300
SKF Flowline 1000	30–100	1000
SKF Flowline 3000	100–300	3000
SKF Flowline 6000	300–600	6000
SKF Flowline 9000	600–900	9000
SKF Flowline 2×6000	600–1300	2×6000

Норм. рабочее давление: 4–6 бар
Макс. давление: 10 бар

СИСТЕМА STREAMLINE

Насосная станция SKF Streamline с квадратным резервуаром для систем смазки циркулирующего масла SKF CircOil.

Его уникальная внутренняя конструкция бака значительно повышает эффективность, более чем на 90%.

Это позволяет уменьшить размер резервуара до 1/3 по сравнению с традиционными резервуарами, в то время как время удержания масла сохраняется или даже улучшается.

Насосный агрегат удаляет внешние загрязнения, например, частицы, вода и пузырьки воздуха.

Характеристики

Вязкость масла: ISO VG 32-1000 cSt
Расход масла от 10 до 2000 л / мин
Давление: макс. 16 бар
Температура:
     пар: 127 ° C
     масло (начальное): 20 ° C
     вода (охлаждение): 20 ° C
Материал: сталь, нержавеющая сталь AISI 304 или AISI 316

Обозначение	Пропускная способность [л/мин]	Flowline резервуар [л]
SKF Streamline 500	0 – 25	500
SKF Streamline 1000	26 — 50	1000
SKF Streamline 1500	51 — 150	1500
SKF Streamline 2000	151 — 200	2000
SKF Streamline 3000	201 — 300	3000
SKF Streamline 4000	301 — 400	4000
SKF Streamline 5000	401 — 500	5000
SKF Streamline 6000	501 — 600	6000
SKF Streamline 8000	601 — 800	8000
SKF Streamline 10000	801 — 1000	10000
SKF Streamline 12000	1001 — 1200	12000
SKF Streamline 15000	1201 — 1500	15000
SKF Streamline 20000	1501 — 2000	20000
